中空玻璃充氬氣是為了防止中空玻璃起霧？其實(shí)，這個(gè)說(shuō)法是不正確的！

　　為什么這個(gè)說(shuō)法不正確呢？我們從中空玻璃的生產(chǎn)工藝解釋?zhuān)瑢е轮锌詹Ａ痨F的原因無(wú)非是：密封失效而漏氣，或密封完好但干燥劑不能完全吸收中空腔體內的水汽，在室內外溫差的作用下腔體內水汽凝結在玻璃表面發(fā)生結露現象，所謂結露就像我們平時(shí)吃的雪糕一樣，我們用紙巾把塑料包裝表面上的水擦干后，很快表面又有新的水滴產(chǎn)生，這是因為空氣中的水汽遇冷凝結在雪糕包裝外表面（即溫差作用）。所以，只有做好了以下四點(diǎn)，中空玻璃不充氣也不會(huì )起霧（結露）：

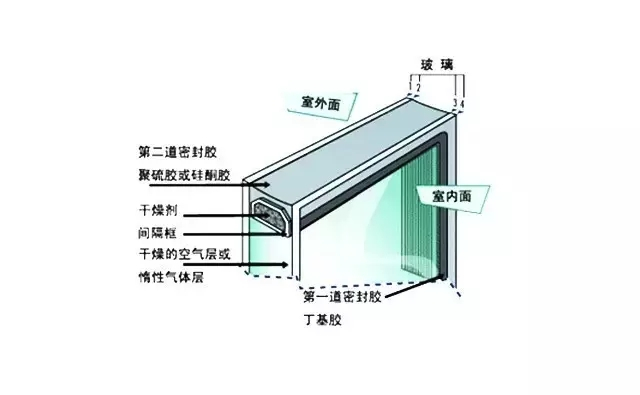

　　第一道密封膠即丁基膠一定要均勻連續，壓合后寬度3mm以上。這道密封膠就是連接在鋁間隔條與玻璃之間，之所以選擇丁基膠，是因為丁基膠有著(zhù)其它膠無(wú)法比擬的抗水汽滲透率和抗透氣性（可見(jiàn)下表）?？梢哉f(shuō)，中空玻璃80%以上的抗水汽滲透任務(wù)都在這一道膠上，如果密封不好，中空玻璃漏氣，做再多其它的工作玻璃也會(huì )起霧。

　　2.第二道密封膠，因為考慮到防紫外線(xiàn)因素，現在門(mén)窗玻璃大部分采用AB雙組份硅酮膠，硅酮膠雖然水汽密性較差，但是能起到輔助密封、粘結和保護作用。

　　3.做好了前面兩道密封工作，接下來(lái)起作用的就是中空玻璃干燥劑3A分子篩了，3A分子篩的特性是只吸收水汽，不吸收其它任何氣體，足夠的3A分子篩會(huì )把中空玻璃中空腔內的水汽吸收，保持了氣體的干燥，才不會(huì )產(chǎn)生起霧結露現象，質(zhì)量良好的中空玻璃即使在零下70度的環(huán)境下也不會(huì )有結露現象。

　　4.除去上面的3點(diǎn)，中空玻璃起不起霧還跟生產(chǎn)工藝有關(guān)，灌裝好分子篩的鋁間隔條，不能放置過(guò)久才合片，尤其在雨季或像廣東春季的回潮天氣，更要注意控制合片時(shí)間。因為放置過(guò)久中空玻璃會(huì )吸收空氣中的水份，吸水飽和的分子篩會(huì )失去吸咐作用，合片后因為不能吸收中空腔內的水份而產(chǎn)生起霧。另外，分子篩的灌裝多少也與起霧不起霧有著(zhù)直接的關(guān)系。

　　以上四點(diǎn)總結為：中空玻璃做好了密封工作，加上足夠的分子篩吸收中空腔體內水汽，生產(chǎn)時(shí)注意控制時(shí)間和工藝，再配上好的原材料，不充惰性氣體的中空玻璃是可以保證10年以上不起霧的。那么，既然充入惰性氣體不能防止起霧，那么它有什么作用呢?以氬氣為例，以下幾點(diǎn)才是它的作用：

　?。?）充氬氣后可以減少內外壓力差，保持壓力平衡，減少由于壓力差引起的玻璃炸裂。

　?。?）充氣氬氣后，可以有效改善中空玻璃的K值，減少室內側玻璃的冷凝，即充氣后的中空玻璃更不容易出現結露和上霜，但不充氣不是導致起霧的直接原因。

　?。?）由于氬氣作為惰性氣體自身所具有的特性可以減慢中空玻璃內的熱對流，同時(shí)也可以更大幅度地提高其隔音降噪效果，即可以使中空玻璃的保溫，隔音效果更好。

　?。?）可以增加大面積中空玻璃的強度，使其中間不會(huì )因為沒(méi)有支撐而塌陷。

　?。?）增加抗風(fēng)壓強度。

　?。?）因為充入的是干燥的惰性氣體，可以將中空腔體內的帶有水份的空氣置換出去，使腔體內環(huán)境保持更干燥，延長(cháng)鋁間隔條框內分子篩的使用壽命。

　?。?）在使用低輻射LOW-E玻璃或鍍膜玻璃時(shí)，由于充入氣體為不活潑惰性氣體，可以保護膜層降低氧化速度，延長(cháng)鍍膜玻璃的保用壽命。
